안녕하세요 그동안 코스모 씨엔에스에서 작성된 여러 포스팅 글을 쉽게 한눈에 보실 수 있도록 정리된 "중, 소형 전산실 서버룸 데이터센터 구축 및 부대설비 유지 보수 Sitemap" 작성하여 포스팅하였는데 그 이후로 작성된 글도 정리해서 업로드해 드리겠습니다. 아래 링크는 Sitemap1입니다 먼저 확인하시고 아래 내용 확인하시면 편할 것 같습니다. https://m.blog.naver.com/korea_multi/223502814454 중,소형 전산실 서버룸 데이터센터 구축 및 부대설비 유지보수 Sitemap 중,소형 전산실 서버룸 데이터센터 구축을 위한 사이트맵을 작성하였습니다 한눈에 부대설비(항온 항습기, ... m.blog.naver.com 서버룸 유지 보수 점검 빌딩 관공서 병원 냉난방공조(HVAC) FCU 유지보수 점검 IDC 통합 유지보수(항온 항습기,UPS,소화설비,누수감지기,분전반 열화상)정밀점검 냉난방 FCU 알람 Fan Coil Unit 필터 청소 유지보수 점검 F

안녕하세요 소용량 APC UPS 설치 관련해서 포스팅하겠습니다. 서버의 안정적인 운영과 데이터 보호를 위한 필수적인 장비입니다 소용량 UPS는 일반적으로 1kVA에서 6kVA 사이의 용량을 의미하며, 중소 규모의 전산실, 사무실 서버룸, 또는 특정 장비(네트워크 스위치, 라우터, 소형 서버 등)를 보호하는 데 주로 사용됩니다 소용량 UPS 사용처 및 이점 정전 시 전력 공급: 가장 기본적인 기능으로 정전이 발생했을때 배터리를 통해 연결된 장비에 일정 시간 동안 전원을 공급하여 정상적으로 종료할 시간을 벌어줍니다. 이는 데이터 손실을 방지하고 장비의 하드웨어 손상을 막는 데 필수적입니다. 전압 안정화 (AVR): 대부분의 APC UPS는 자동 전압 조정(Automatic Voltage Regulation, AVR) 기능을 내장하고 있습니다. 이는 전압이 불안정하거나 순간적인 서지 Surge 또는 스파이크(Spike)가 발생할때 안정적인 전압으로 변환하여 공급함으로써 보호합니다. 비용

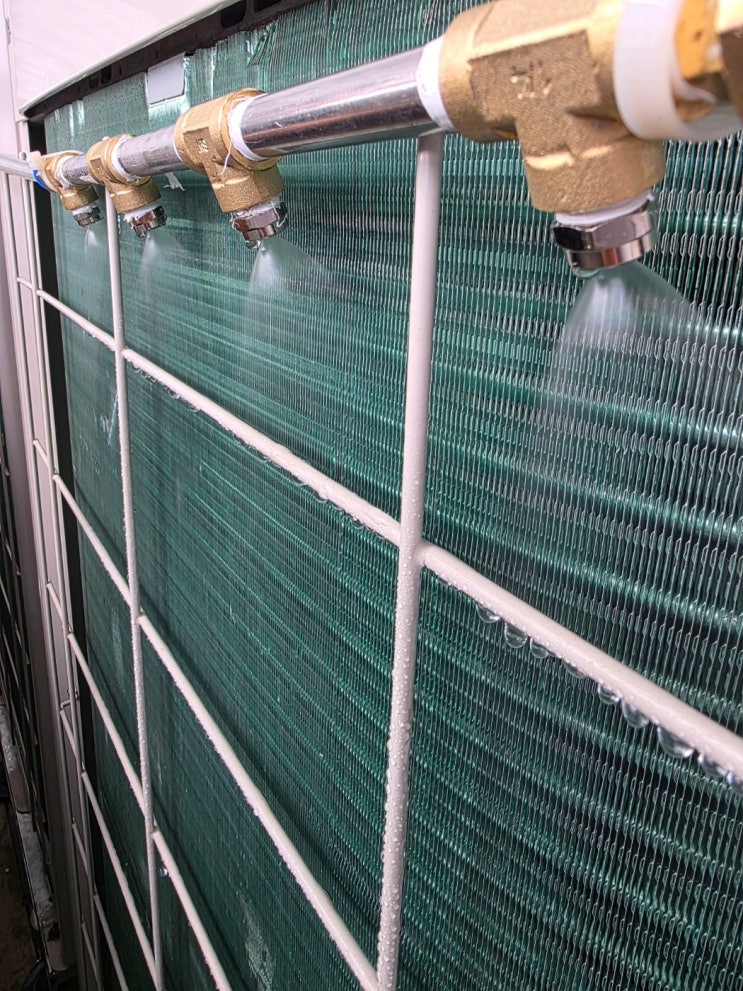

안녕하세요 오늘은 항온항습기,에어컨 실외기실 고온, 고압 알람으로 장애 발생이 생겨 살수장치를 설치하였습니다 관련 내용으로 포스팅하도록 하겠습니다. 여름철 기온이 상승하게 되면 실외기에서 냉매의 압축 및 응축 과정이 효율적으로 이루어지지 못해 냉방 성능이 저하되고 전력 소모량이 증가합니다. 실외기 살수장치는 이러한 문제를 해결 고온, 고압 장애 발생 예방을 위한 시스템입니다 설치 관련 포스팅에 앞서 실외기 살 수 장치에 대해 주요 기능 및 장점에 대해 말씀드리겠습니다 에너지 절약: 실외기 냉각 효율이 높아지면 압축기의 부하가 줄어들어 전력 소모량이 최대 30~50%까지 절감될 수 있습니다. 냉방 성능 향상: 실외기의 냉각 성능이 향상되어 실내 냉방이 더 빠르고 강력하게 이루어집니다. 특히 폭염 시에 에어컨이 제대로 작동하지 않는 문제를 해결하는 데 효과적입니다. 장비 수명 연장: 실외기 과열을 방지하여 압축기의 과부하를 막고, 장비의 수명을 연장하는 데 도움이 됩니다. 자동

안녕하세요 최근 들어 외기 온도가 36 이상 올라가고 무더워짐에 따라 항온항습기 고온, 고압 장애가 많이 발생하고 있습니다. 유지 보수 서비스 처리하느라 포스팅 많이 늦어졌습니다. 소형 전산실 서버룸에서 항온 항습기 대신 에어컨 사용을 많이 하고 있는데 고 전력 GPU 서버 및 스토리지 장비 등이 추가되면서 에어컨으로 발열량을 처리하기가 어려워짐에 따라 항온 항습기 대 개체 문의가 많아지고 있습니다. 이번 현장도 스탠드 에어컨 2대 운영 중 서버 랙 4대 감당이 안 되어 항온항습기 10RT 교체 진행하였습니다. 서버실 공간이 협소하여 항온항습기 설치에 상당히 어려움이 있었습니다. 항온항습기 10RT 무게 및 사이즈가 상당해서 2단 분리해서 반입하였습니다. 2단 분리 및 도어까지 분리했는데 전산실 반입이 안되어 출입문 제거 후 겨우 반입할 수 있었습니다 장비 반입하기 전 공간이 협소하여 미리 선 배관 설치하고 메인 전원 분전한 설치 완료하였습니다. 기존 에어컨은 실외기에 전원이 연결되

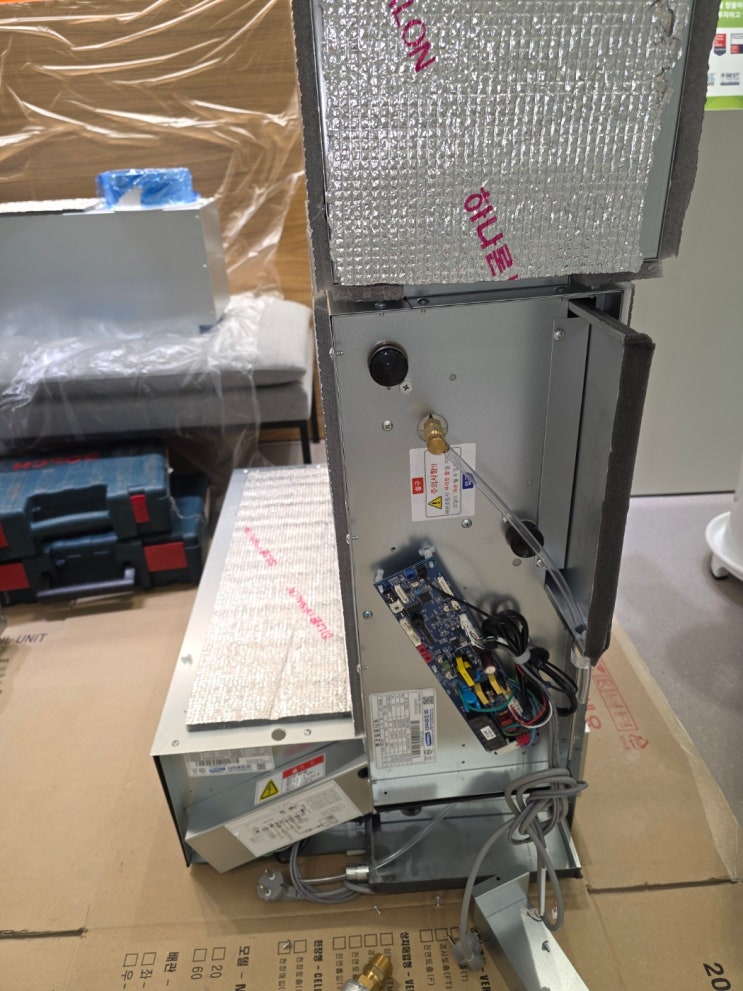

안녕하세요 오늘은 강남에 위치한 대형 빌딩 냉난방기 유지 보수 업무를 하는 현장입니다. 천장 매입형 FCU 설치되어 있는데 일부 사무실에서 냉방 효율이 좋지 않아 민원이 많이 들어오는 관계로 노후 FCU(Fan Coil Unit) 교체 진행하였습니다. FCU (Fan Coil Unit) 공조 설비의 노후 교체는 건물의 쾌적한 환경 유지, 에너지 효율 증대, 그리고 잠재적인 위험 요소 제거를 위해 매우 중요합니다. 사무실 냉난방기는 정기적으로 유지 보수 점검을 통해 관리를 해줘야 에너지 효율 및 쾌적한 공기를 공급해 줄 수 있습니다 이번 현장도 노후화로 천장 매입형 FCU 6EA 교체하게 되었습니다 교체 관련 포스팅에 앞서 FCU 노후화 주요 징후 및 문제점에 대해 말씀드리겠습니다 1. 성능 저하:냉난방 효율 감소 오래된 FCU는 제 기능을 다하지 못해 냉난방 성능이 떨어지고, 설정 온도 도달에 시간이 오래 걸리거나 불균일한 온도 분포를 보입니다. 이는 에너지 소비 증가로 이어져 전기

안녕하세요 오늘은 항온항습기 실외기 FAN Moter 및 Compressor 교체 내용으로 포스팅하도록 하겠습니다. 소형 서버룸 내 설치된 항온항습기 이며 10년 이상 된 노후 항온 항습기입니다. 교체 연도가 훨씬 지났지만 운영상 올해까지는 수립을 통해 가동되어야 할 것 같습니다. 이번 항온 항습기 고장 원인은 팬 모터 및 콤프 고장으로 가동중지 상태로 전산실 온도가 급격히 올라가 AS 처리된 경우입니다 실외기 팬 모터 고장 실외기 팬 모터는 응축기 코일을 통해 열을 외부로 방출하는 역할을 하며 모터가 고장 나면 Fan이 작동하지 않아 열 방출이 원활하지 않아 고압 발생하게 되며 다른 부품에 손상을 줄 수 있습니다. 1. 고장 원인 Fan 모터 베어링 손상: 장기간 사용으로 인한 노후 및 마모 또는 윤활 부족으로 베어링이 손상되어 소음이 발생하거나 모터가 멈춤 모터 과열: 과부하 운전, 절연 불량 등으로 모터가 과열되어 코일이 손상 전기적 문제: 전원 공급 불안정, 콘덴서 불량(기

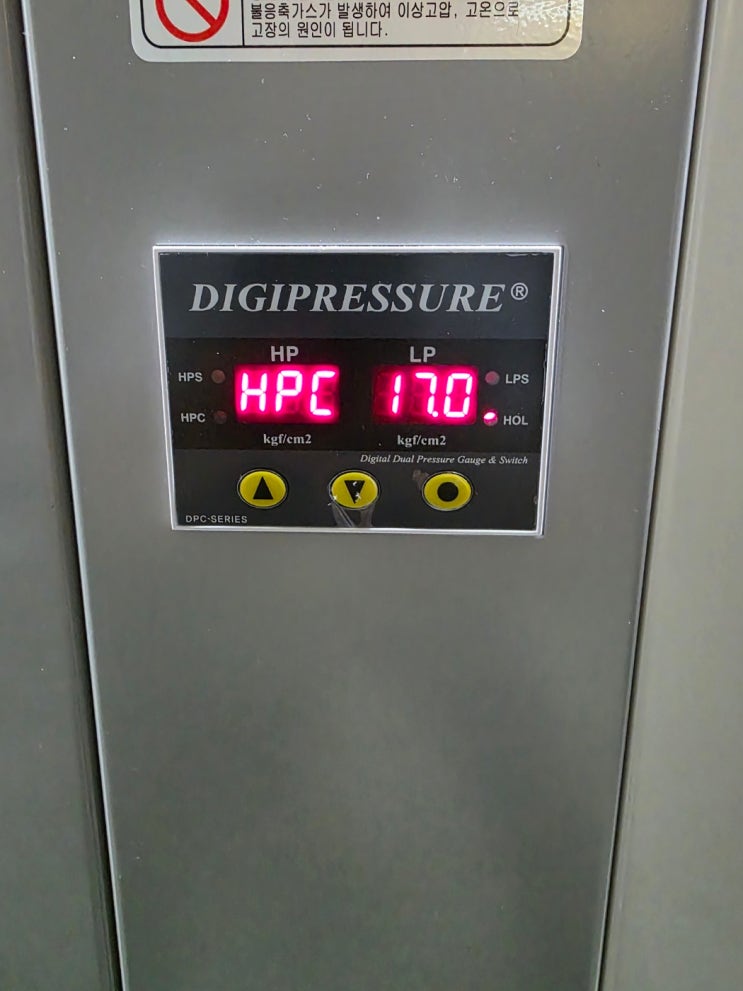

안녕하세요 오늘은 대학교 연구센터 클린룸 항온항습기 고압 알람으로 방문점검하였습니다. 점검 결과 항온 항습기 디지털 압력게이지 불량으로 인하여 FAN 제어가 안되어 고압 알람 발생하게 되었습니다. 지난 시간 DIGIPRESSURE 불량 교체 관해 포스팅 참조하시면 이해가 편하실 겁니다. https://blog.naver.com/korea_multi/223159595299 항온항습기 DIGIPRESSURE 불량 교체 현재 중소형 전산실 유지 보수 업체에서 3rt 항온 항습기 장비 운영 중 고온 알람 발생으로 현장 방문하였... blog.naver.com 이번 알람은 디지털 압력게이지에서 FAN 제어 접점 불량으로 실외기 fan 제어가 안돼 고압 알람이 발생하였습니다. 항온항습기 주요 부품 중 하나인 디지털 압력게이지에 대해 간단히 설명드리고 작업 내용 관련 포스팅하도록 하겠습니다. DIGIPRESSURE 특징 및 기능 항온 항습기의 온도와 습도를 정밀하게 제어해야 하는 환경(서버실,

안녕하세요 데이터 센터 구축 및 이전 관련 내용으로 문의가 많이 오셔서 몇 년 전 프로젝트 완료했던 내용으로 간략하게 사진으로 포스팅하도록 하겠습니다. 데이터 센터 구축 및 이전시 서버 통신장비 등 다양한 IT 장비를 장착하기 위한 표준 랙 설치가 필수입니다. 자재 입고 후 통신 랙 자재 조립 서버, 통신 랙 설치 후 네트워크 설치 작업 진행입니다. 네트워크 케이블 설치는 케이블 연결이 아니라 향후 유지 보수와 확장을 고려하여 표준화된 방법으로 설치되어야 됩니다. 케이블 정리 및 타이:포설 된 모든 케이블을 케이블 타이, 케이브 밴드를 사용하여 묶어 정리 라벨링(Labeling): 각 케이블 양 끝에 명확한 라벨을 부착합니다 라벨 식별에는 정확한 정보 기재 테스트 및 검증: 케이블 테스트기를 사용하여 단선 여부 쇼트 여부 확인 네트워크 연결 테스트: 각 서버 및 장비 PING 테스트 등을 통해 네트워크 연결이 정산 작동하였는지 확인 다음으로 데이터센터 IT 인프라의 안정적인

안녕하세요 오늘은 대형 건물 빌딩 냉난방공조 유지보수 점검 관련 내용으로 포스팅하도록 하겠습니다. 대형 건물에서는 다양한 냉난방 시스템이 사용됩니다. 예를 들어, FCU(Fan Coil Unit), EHP(Electric Heat Pump), 개별 에어컨 등 이러한 시스템들은 실내의 온도, 습도, 공기 질을 조절하여 쾌적한 환경을 유지하는 데 필수적입니다. 이 모든 기능을 통합하여 관리하는 것이 바로 HVAC 시스템입니다. HVAC 시스템이란 HVAC는 Heating(난방), Ventilation(환기), Air Conditioning(냉방)의 머리글자를 따온 용어로, 실내 온도 조절은 물론 습도 제어, 공기 정화까지 책임지는 통합 공조 시스템입니다. 단순히 여름에는 시원하게, 겨울에는 따뜻하게 해주는 기능을 합니다. 요즘 구축된 대부분 대형 쇼핑몰, 병원, 관공서 등은 사람의 건강과 에너지 효율까지 고려한 스마트한 환경 관리 시스템으로 설계되고 구축됩니다. HVAC 구성요소별 기능

안녕하세요 오늘은 전산실 이중마루 설치에 대해 포스팅하겠습니다. 지난 포스팅에서도 언급하였듯이 전산실 구축시 장비의 안정성 및 효율적 운영을 위해 필수적인 부대설비 중 하나입니다 간략하게 이중마루의 주요 기능 및 장점에 대해 말씀드리겠습니다 네트워크 및 전원 케이블 정리 및 유지 보수 용의 - 이중마루 하부 공간을 이용하여 전력케이블, 네트워크 케이블, 냉각시스템을 정리할 수 있고 장기 추가 나 변경 시에도 유지 보수가 용이합니다 2. 항온 항습기 공조 효율성 향상 - 바닥 하부 공간을 이용하여 냉각 공기를 순환시켜 서버 랙 발열을 효과적으로 관리할 수 있고 온, 습도 조 절에도 효과적입니다 3. 정전기 및 이물질 방지 - 이중마루는 전도성 타일 시공으로 정전기 방생을 방지하고, 이물질 유입을 줄여줍니다. 아래 지난 포스팅 내용 참고하시면 좀 더 이해하시는 데 도움이 될 것 같습니다 https://blog.naver.com/korea_multi/223135971051 서버룸 전산실

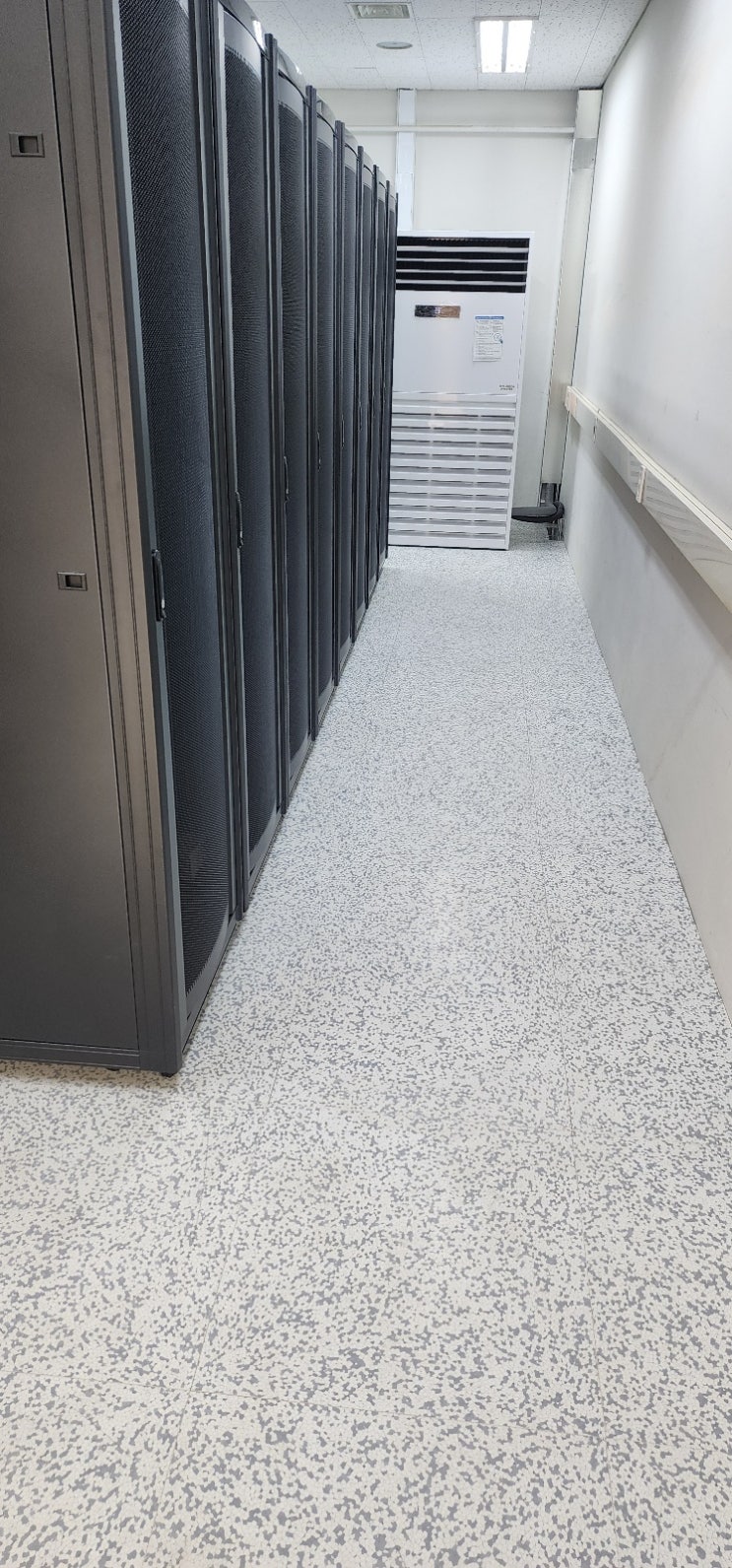

안녕하세요 대학교 내 학부별로 운영되는 소형 전산센터 기계실 구축에 대해 포스팅하도록 하겠습니다. 최근에 인공지능 및 고성능 연산에 필요한 작업이 늘어남에 따라 각 학부 및 연구실에서 소규모 서버룸이나 전산실 구축하는 경우가 늘어납니다. 이번 서버룸 구축 역시 기존 서버룸이 협소함과 GPU 서버 등 고성능 장비 증설이 늘어남에 따라 확장공사를 진행하게 되었습니다 이번 전산실 구축은 기존 연구실 공간을 재활용해 진행되었지 때문에 먼저 공간 크기를 측정한 후 실사용에 맞게 도면 제작 및 레이아웃 구성을 하였습니다. 공간 내 공조설비, 전원, 소화 설비, 이 중 마루, 출입보안 전체적으로 인프라 구성을 고려하여 구축하게 되었습니다 전산센터 기계실 구축 범위 1. 캐리어 에어컨 60평형 설치 서버 및 워크스테이션 장비는 많은 열을 발생시키므로 안정적 온도 유지를 위해 60평형 스탠드 에어컨 설치 - 냉방면적: 209m - 냉방능력: 23,000w - 소비전력: 8.8kw - 실내기 사이즈:

안녕하세요 오늘은 IT 전산실 통합유지 보수(항온 항습기, UPS, 소화 설비, 누수감지기, 열화상) 점검 관련 내용으로 포스팅하도록 하겠습니다. 요즘 같은 환절기 및 아침저녁으로 온도차가 클 경우 전산실 항온항습기 장애가 많이 발생하는 시기입니다. 일시적인 고, 저압 냉매 순환 문제로 알람을 띠우는 경우도 있고 제습 및 가습기 문제로 알람 발생 빈도가 높습니다. 이럴 듯 분기, 월간 정기점검을 통해서 장애예방에 주의해야 할 것 같습니다. 내용으로 전산실 통합 유지 보수 점검에 대해 간략히 설명 후 점검 사진으로 설명드리겠습니다. 지난 포스팅에서 설명드린 내용도 참조하시면 좀도 이해하시는 데 도움이 될 것 같습니다. https://blog.naver.com/korea_multi/223102638577 전산실 유지보수 UPS Battery 임피던스 및 단자전압 측정 정밀점검#1 전산실 유지 보수 정밀점검 UPS Battery 안녕하세요 전산실 전원 설비 가운데 UPS 출력 분전반 UP

전산실이나 데이터 센터는 기업의 핵심 IT 인프라 통신 서버가 집중된 공간이므로 물리적으로 보안 조치가 반드시 필요한 공간입니다. 따라서 오늘은 전산실 데이터센터 보안망 케이지 설치에 대해 설명드리겠습니다. 지난 시간에 케이지 설치 공사에 대해 포스팅하였지만 이번 포스팅은 좀 더 내용적으로 말씀드리겠습니다. 보안망 Cage 기본 개념 보안망 케이지는 데이터 센터, 서버실, 전산실 내부에 설치되는 물리적 보호 구조물 이구 서버, 스토리지, 네트워크 장비 같은 고가의 중요 장비를 무단 접근, 도난, 파손, 내부자 위협 등으로부터 보호하는 역할을 합니다. 보통 메시(철망) 또는 금속 패널로 구성된 격리형 울타리 형태로 제작되며, 특정 구역을 완전히 분리하여 물리적으로 접근이 불가능하도록 설계해야 합니다. 보안망 케이지 필요성 물리적 보안 강화 외부인이 무단으로 서버나 장비에 접근하는 것을 차단하여 데이터 유출, 장비 손상, 도난 등의 위험을 크게 줄여줍니다. 규정 및 법적 요구사항 충

안녕하세요 오늘은 데이터센터 노후 항온항습기 철거 및 신규 대개체 작업에 대해 공유드리고자 합니다. 현재 운영 중인 장비는 수냉식 20rt 항온항습기로 오버홀 및 교체주기 도래하여 신규 장비로 대체하게 되었습니다. 이번 교체 작업의 가장 큰 어려움점은 냉각수 배관 탈거 및 재설치입니다. 추후 사진에서도 보시겠지만 냉각수 배관 작업은 매우 까다롭고 위험한 작업입니다 특히 밸브가 완전히 차단되지 않은 상태에서 탈거 작업을 진행할 경우, 내부 압력에 의해 냉각수가 분출되는 사고가 발생할 수 있어 각별한 주의가 필요합니다 전산실 내부 특성상 물 유출은 치명적인 장애로 이어질 수 있으므로 작업 전 밸브 상태 및 압력 확인은 필수입니다. 또한, 신규 장비는 기존 장비 사이즈와 최대한 일치하도록 공장 맞춤 제작을 통해 설치하였지만, 눈에 보이지 않는 응축기 냉각수 배관 사이즈 불일치로 현장에서 추가적인 가공과 조정이 필요했습니다. 배관 연결부 위치나 사이즈가 조금만 어긋나도 냉각수 순환에 문제가

전산실 부대설비 유지 보수 품목 중 항온항습기 장애 관련 문제가 많이 발생한 현장입니다. 현재 설치된 제품은 Liebert_10RT_P1030UA13C 구형 제품으로 20년 가까이 된 제품입니다. 구형 외산 제품으로 내구성이 좋아 오랜 기간 유지 보수 점검으로 사용하였습니다. 교체 시기가 상당 부분 지난 시점이지만 현장 여건상 교체보다 오버홀(overhaul) 하게 되었습니다 무엇보다 급한 디스플레이 및 콤프 불량으로 가동이 중지된 상태라 교체 진행하였습니다. 사진과 같이 디스플레이 알람과 간헐적 작동 오류 고온 발생 등등 여러 가지 복합적인 알람 및 장애가 발생합니다. 우선적으로 작업할 내용을 말씀드리겠습니다 1. Compressor 5rt (ZB38KQ-TF7-524) 2. 드라이어 필터 (EK 084) 교체 3. 팽창변 막힘 누유 수리 4. 시스트로니스 컨트롤(DDR-400R) 디스플레이 국산 제품 변경 5. MC(마그넷 스위치)와 OVER ROAD(열동형 과부하 계전기), 트

안녕하세요 판교 데이터센터 항온항습기 유지보수 점검 중 냉매압 저압이 떨어져서 확인해 보니 실외기 쪽에 냉매 누설이 확인 되었습니다. 아주 미세하게 누설되어 지난달 점검 때 냉매압력 변동이 적었습니다. 겨울철이라 일시적 응축이 되어 부족 현상으로 인식하기도 하여 꼼꼼히 체크해 본 결과 누설 의심되어 체크하였습니다. 전체적으로 정밀점검 결과 실외기 핀 안쪽에 기름이 묻어 있어 확인할 수 있었는데 사진에서 보신 봐와 같이 핀 안쪽 깊숙한 곳이라서 정확한 부위는 찾기 힘들었습니다 바닥 및 응축기 좌측 냉매누유 흔적을 보실 수 있습니다. 정확한 위치를 찾기 위해 냉매 제거 후 질소를 불어 넣어 고압으로 바람을 확인하는 작업을 하였습니다 질소 압력을 걸고 확인하였습니다 다음으로 질소 고압으로 주입된 상태에서 어디에 누설되었는지 비누 거품으로 확인하는 작업입니다. 가스 검진기를 이용하여 쉽게 찾을 수 있는 부분이지만 이번 처럼 에바 안쪽에 미세하게 누설된 곳은 비누거품이 확실합니다 전체적으로

1. 센서 및 제어 장치 온도 센서 (Thermistor, PT100, RTD) – 실내 온도를 감지하여 제어 시스템으로 전달 습도 센서 (Humidity Sensor) – 공기 중 습도를 감지하여 가습 또는 제습 동작 수행 압력 센서 (Pressure Sensor) – 냉매의 고압·저압을 감지하여 압력 변화를 모니터링 디지털 컨트롤러 (Controller & Microprocessor) – 온도 및 습도를 일정하게 유지하도록 시스템을 자동 제어 실외기 Fan 속도 컨트롤러 (Fan Speed Controller) – 팬 속도를 조절하여 효율적인 열 방출을 도와주는 장치입니다. 외기 온도 변화에 따라 팬의 회전 속도를 조정하여 전력 소비 절감과 냉동 사이클 최적화 역할 압력 컨트롤러 (Pressure Control Valve, HP/LP Switch) – 압력을 감지하고 냉각 사이클을 보호 전류 센서 (Current Sensor) – 전기 부하를 모니터링하여 과부하 방지 2. 냉각

전산실 전기 설비 구축은 기계실의 장비 및 부대설비에 전력을 공급하는 구축 분야로써, 전력 공급의 위험 요소로부터 안정성, 신뢰성, 유연성 확보 및 효율적인 구축과 전산사고로 인한 업무 손실을 최소화함으로 효율적 데이터센터 운영 유지관리를 목표로 합니다 전산실 전기 설비 구축 시 건축 법령, 소방 법령, 전기통신 기본법, 전기 공사업법, 정보 통신 공사업법, 소방설비,공사업법 전기통신설비의 기술기준에 관한 규칙, 전기 설비 기술 기준령 및 시행규칙 등 IEC, KS, ISO (International Standards Organization : 국제 표준화 기구) 고려해야 될 사항이 많습니다 전산실 전기 설비 공사 범위 구축범위 공정명 상세 공정 내용 전기공사 전열 공사 배전반 설치공사 UPS 및 항온 항습기 전용 배전반 설치 분전반 설치공사 전산장비 및 기타 부속장비 전원공급용 분전반 설치 이중화 전원공급을 위한 2면 구성 1차 전원공사 건물 배전반에서(지하) ~ 전산기계실 신규

안녕하세요 오늘은 빌딩 내 FCU 냉, 난방 공조시스템 분기점검중 증발기 적상 발생으로 인한 장애가 발생하였습니다. 적상 제거 후 필터 청소 교체 관련 포스팅하도록 하겠습니다. 분기 점검으로 점검을 진행하다 보니 중간에 FCU(Fan Coil Unit) 증발기에서 적상이 발생되어 오랜 시간 꽁꽁 언 상태에서 계속 작동이 되었던 것 같습니다 Compressor 과냉된 상태에서 바람만 나오고 계속 가동되었던 거 같습니다. 일단 장비 상태를 점검하기 위해서 적상된 부분을 녹이는 작업을 하고 기타 필터 상태 및 배관 밸브 드레인 등 유지 보수 점검 진행하였습니다 점검 중 필터 상태가 너무 지저분하여 공기 순환이 제대로 되지 않았던 거 같습니다. 분기 점검이라 3~4개월 만에 방문해서 인지 전체적으로 필터 상태가 안 좋아 교체 진행하였습니다 필터 교체 및 먼지 제거 청소 세척 작업 진행하였습니다. 어느 정도 시간이 지난 후 증발기 적상이 녹아 압력 및 냉매압 점검 진행하였습니다 콤프 저항 측

안녕하세요 오늘은 시립 병원 소형 전산실 항온항습기 실내기 노후화로 인하여 교체 작업 진행하였습니다, 배관 상태도 부식 및 노후화가 많이 되어 배관 교체 작업도 같이 진행하였습니다 먼저 현재 운영 중인 전산실은 서버 랙 3개 가동 중이며 2개 랙은 3분에 2정도 서버 장착되어 있고 나머지 하나는 3분 1정도 서버가 있어 서버실내 발열은 많이 발생하지 않은 현장입니다 기타 부대설비는 케비넷형 자동소화 설비, 50kva UPS 가동 중에 있고 기본적인 소형 서버룸 구성된 현장입니다. 5RT 항온 항습기 가동으로 무리 없이 전산실 온, 습도 유지 중에 있습니다. 좀 아쉬운 점은 백업 냉방시설이 없이 5RT SINGLE 가동 중이라 장애 발생 시 여름철 전산실 급격한 온도 상승이 우려됩니다.항상 24시간 긴장상태에서 유지 보수 및 서비스에 대비해야 될 것 같습니다 이번에 설치한 항온항습기 용량에 대해 말씀드리겠습니다 항온항습기 타입 및 용량 5R/T 실내기(UP FLOW TYPE) - TY
